实验室净化空调系统选择方案

作者:admin 出处:科瓦特发表时间:2016-08-27 19:34:45



 洁净实验室是一种专用实验室,采用空间污染控制技术对空气和环境参数进行预设性的人工控制,对实验室空气悬浮粒子浓度受控的限定空间。它的建造和使用应能减少空间内诱入、产生及滞留粒子。空间内有其他有关参数如温度、湿度、压力等按要求进行控制,是各种净化技术设计和施工手段的综合体现。

实验室净化工程应用范围:HIV实验室、PCR实验室、生物安全实验室、动物实验室,制药厂、微电子、食品饮料等洁净厂房等。

实验室净化系统工程设计规范:
(1) 洁净厂房设计规范 GB50073-2001
(2)洁净室施工及验收规范JG71-90
(3)电子工业洁净厂房设计规范 GB 50472-2008
(4)医药工业洁净厂房设计规范GB 50457-2008
(5)医院洁净手术部建筑技术规范GB50333-2002
(6) <消毒管理办法>(卫生部1992)
(7)甲方提供的实验室平面布置图等有关技术资料和要求;


实验室净化系统描述:气流→初效净化→空调→中效净化→风机送风→管道→高效净化风口→吹入房间→带走尘埃细菌等颗粒→ 回风百叶窗→初效净化....(重复以上过程)

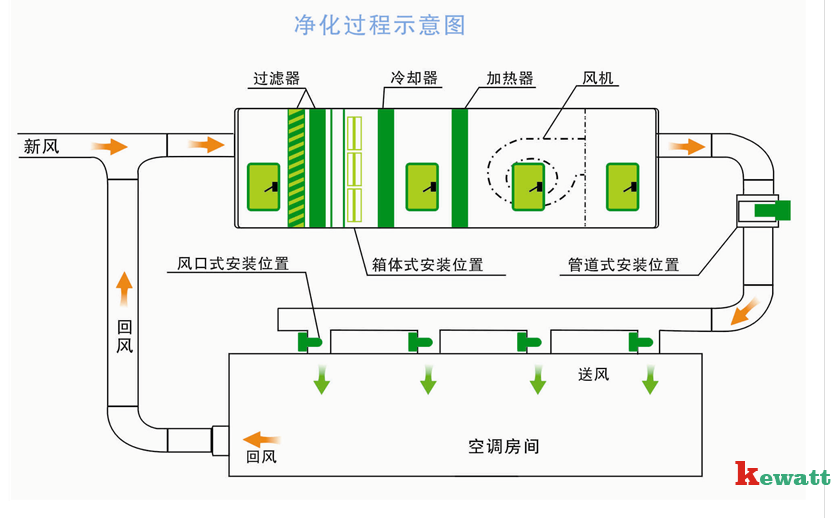

实验室净化过程示意图

 洁净实验室|实验室净化工程项目的主要控管项目
l   能除去空气中漂游之微尘粒子
l   能防止微尘粒子之产生
l   温度和湿度之控制
l   压力之调节
l   有害气体之排除
l   结构物与隔间之气密性
l   静电之防止
l   电磁干扰预防
l   安全因素之考虑
l   节能之考量

洁净实验室空调选型参考流程:
1)净实验室空调的选择需要考虑环境因素
   实验室周边环境,
   实验室气象条件,
   实验室楼层高低
   实验室整体面积与净高
   实验室水电供给

2)洁净实验室空调的选择针对不同类型的实验室
    洁净实验室功能类型:(针对不同用途)
    对机械电子
    对信息光电
    对化学化工
    对生物制药
    对仪器设备

3)洁净实验室空调的选择应参考不同环境的实验室
    洁净实验室不同环境指标:
    洁净等级
    温湿度要求
    风速静压
    嗓声标准
    无菌要求

4)洁净实验室空调的选择应参考不同参数
     洁净空调类型
     气流组织
      过滤形式
      空气处理
      末端装置

5)实验室洁净空调选择应参考资金的投入
     土建改造成本
     围房吊顶成本
     水电设施成本
     空调设备成本
     洁净处理成本
     空调运行成本


实验室净化系统管控流程图
三种常用洁净实验室净化空调系统
1、 直流式净化空调系统
直流式系统就是不用回风循环系统,也就是直送直排系统,其能耗很大。这种系统一般适用于有致敏性的生产工艺(如青霉素分装工艺)、实验动物房、生物安全洁净室(实验室)及能形成交叉污染生产工艺。采用这种系统时应考虑余热的回收。
2、 全循环式净化空调系统
全循环式系统即无新风供给,也无排风的系统。这种系统无新风负荷,很节能,但室内空气品质差,压差不好控制,一般适用于无人操作、值守的洁净室。
3、 部分循环式净化空调系统
这是用得最多的系统形式,也就是有部分回风参与循环的系统。在系统中,新风和回风混合经处理送到无尘洁净室内,回风的一部分用于系统循环,另一部分被排走。该系统压差易于控制,室内品质较好,能耗介于直流式系统与全循环式系统之间,适用于允许采用回风的生产工艺。
 实验室洁净空调房

洁净实验室建筑布局与设计原理指南
  洁净室的建筑布局和净化空调系统有密切关系,净化空调系统既要服从建筑总体布局,建筑布局也要符合净化空调系统的原则,才能充分发挥相关功能的作用。净化空调的设计者不仅要了解建筑布局以考虑系统的布置,而且要给建筑布局提出要求,使其符合洁净室原理。
 洁净实验室位置和环境的选择   洁净实验室在位置选择方面要遵从洁净等级的设计要求,应选择大气含尘浓度较低,自然环境较好的区域和地段,要远离落叶和空气异味的场所,(如河边、食堂周围、动力区域等),还要尽量避开振动或噪声干扰的区域。选择实验室周围的位置、地形、环境时,要与精密设备、精密仪器、仪表等允许环境振动值进行分析权衡。
1.2  洁净实验室墙体围护的标准   洁净实验室的污染源一般主要是大气中含尘、含菌、尘粒和微生物以及实验人员的发尘、实验设备和实验操作过程中的产尘等。因此建筑围护结构质量和建筑施工方法对保持和提高洁净实验室的标准具有重要意义。洁净实验室的外围护结构如门窗、墙板、吊顶板、高效过滤器、电器灯具等方面要充分考虑其保温、隔热、防火、防潮、密闭性能好的要求,做到不产尘、无裂痕、可擦洗、耐潮湿,板缝平齐密封,压缝条平直缝隙小。地面则力求做到耐磨、耐冲击、耐火、耐侵蚀性好,不易产生静电,表面不易附着尘粒。
1.3  洁净实验室的整体布局设计  洁净实验室的平面和空间设计,应将洁净实验区和人员净化、设备材料净化和其他辅助用房进行分区布置。同时应考虑实验操作、工艺设备安装和维修、气流组织型式、管线布置以及净化空气调节系统等各种技术设施的综合协调效果。实验室内各种固定技术设施(如送风口、照明器、回风口、各种管线等)的布置,宜首先考虑净化空气调节系统的要求。
1.4  对空气洁净度等级标准   空气洁净度划分为九个等级,如表1-1所示。
表1-1                 空气洁净度等级(GB50073-2001)
空气洁净度等级(N) 大于或等于所标粒径的粒子最大浓度限值(个/每立方米空气粒子)
0.1 um 0.2 um 0.3 um 0.5um 1um 5 um
ISO Class 1 10 2
ISO Class 2 100 24 10 4
ISO Class 3 1000 237 102 35 8
ISO Class 4 10000 2370 1020 352 83
ISO Class 5 100000 23700 10200 3520 832 29
ISO Class 6 1000000 237000 102000 35200 8320 293
ISO Class 7   352000 83200 2930
ISO Class 8   3520000 832000 29300
ISO Class 9   35200000 8320000 293000
注:由于涉及测量过程的不确定性,故要求用不超过三个有效的浓度数字来确定等级水平。
 洁净室空气洁净度等级的检验,验收时应以动态条件下测试的尘粒数为依据。对于空气洁净度为5级的洁净室内大于等于5微米尘粒的计算应进行多次采样。当其多次出现时,方可认为该测试数值是可靠的。
确定洁净实验室空气洁净度等级时,首先要满足实验内容和实验仪器设施对空气洁净度的要求,然后还要根据实验操作步骤和实验程序布局综合考虑各个实验区域的不同净化等级要求,从而做到既满足净化要求又节约成本支出。
1.5  洁净实验室的空气净化调节系统  一般情况下,5级、6级洁净区控制温度为20℃~24℃,相对湿度为45%~65%;7级、大于7级洁净区控制温度为18℃~28℃,相对湿度为50%~65%。对洁净室温、湿度无特殊要求时,温度应控制在18℃~26℃,相对湿度控制在45%~65%。此外,空气气流速度、送风量和新风量要符合净化室实验设施和人员的要求。因为净化实验室是一个相对独立密闭的空间,在保持温度、湿度、空气流速流量的同时,还要采取措施补偿室内排风和保持室内正压(或负压)值所需的新鲜空气量。随着洁净度要求的不断提高,还需要用到超高效过滤器, 那么要求空气处理机组也至少要配置初效、中效、亚高效过滤器系统, 这样对机组的强度要求更高, 对空气处理机组送风机的压头会更大,而对于生物洁净实验室,含菌量也是主要控制参数之一,在空气净化处理方法上一般应增加过滤器,不仅可以有效的滤去空气中的尘埃,也可以阻断细菌和病毒在空调系统中传播和扩散,特别是高效过滤器,对于大气中浮游的病毒、细菌的捕捉效率实际上能达到100%,也可采用有效防止过滤器细菌滋生的过滤器。如含抗菌剂INTESEPT的过滤器、二氧化钛过滤器等,过滤器要定期更换。
2.净化实验室对空调通风系统的要求
为了使洁净实验室室内保持所需要的温度、湿度、风速、压力和洁净度等参数,最常用的方法是向室内不断送入一定量经过处理的空气,以消除洁净室内外各种热湿干扰及尘埃污染。为获得送入洁净室具有一定状态的空气,就需要一整套设备对空气进行处理,并不断送入室内,又不断从室内排出一部分来,这一整套设备就构成了洁净空调系统。
2.1  空调系统应能够对洁净实验室的净化等级参数进行综合控制
洁净空调系统分为集中式与分散式,集中式洁净空调系统又称中央空调,所有空气处理设备(风机、粗、中、高效过滤器、加热器、冷却器、加湿器、除湿器和制冷机组等)都集中在空调机房内,通过输送管道将精密控制处理后的空气分配给空气末端装置,送到净化实验室里,以不同换气次数和气流形式来实现洁净实验室不同的洁净级别。
    这种空调系统热源和冷源集中,对空气的基本参数的调整易于实现,它处理空气量大,也便于净化参数控制,运行可靠,是目前大型集群式净化实验室的首选方式。
分散式洁净室空调系统大多局限于局部实验室需要净化处理的情况,把单独的空调处理系统安置在净化实验室或净化实验室的不同区域,在出风口通过各类过滤器和净化装置如风机过滤单元(FFU)对空气进行净化处理,每一个末端处理系统可以单独对空气参数进行调节,也可以实现对不同净化实验室净化等级的控制。
2.2  空调通风系统必须使洁净实验室维持一定的正压或负压
洁净实验室中,机械仪器设备洁净室和一般生物洁净室都是采用正压维持, 但对于使用有毒、有害气体或使用易燃易爆溶剂以及其他有特殊要求的洁净实验室则采用负压控制。洁净实验室维持一定的正压是保证洁净室不受或少受污染、是维持设计洁净度等级必不可少地条件之一。即便是负压洁净室,它也必须有不低于它洁净度级别地相邻房间或套间维持一定的正压,负压洁净室的洁净度才能得以维持。
    洁净室正压值是指门窗全部关闭状态下,室内静压大于室外静压的数值。它是通过净化系统送风量大于回风量和排风量的方法来达到。不同等级的洁净实验室以及实验室内洁净区与非洁净区之间的静压差,应不小于5Pa,洁净区与室外的静压差,应不小于10 Pa.。此外,洁净实验室对于风量,风速等各项指标的技术要求也都非常严格,因此,空调系统必须能够满足对其参数进行精确的控制。
2.3  空调系统低噪声低能耗指标是提高净化实验室质量的重要因素
净化实验室内的噪声不仅会使实验人员产生烦恼效应和困倦现象,还会对语言通讯、精密仪器和设备造成干扰,影响工作效率和实验进展。洁净实验室的静态噪声来源有很多,但主要的来源还是空调通风系统和局部净化设备运行噪声。静态噪声的大小与洁净室气流流型、换气次数等因素有关,但关键在于净化空调系统的合理布置及合理的降噪措施。因此低噪声是净化实验室对空调通风系统的必然要求。
多年以来,洁净空调通风系统的高能耗是洁净实验室发展的瓶颈,资料显示,洁净实验室的能耗是一般写字楼的10倍到30倍,其能耗主要体现在空气的处理和输送上,在强调可持续发展的总体思路下,必须采取现实有效的节能降耗措施,逐步淘汰高能耗的落后产品,大力发展和应用体现时代科技水平的新型节能系统。
2.4  对空调通风净化系统的稳定性和可靠性有相当高的要求
例如生物培养室:是进行微生物培养、组织培养、细胞培养等的用房。要求的环境条件相当严苛,包括温湿度、光照、空气、水分、酸碱度等及灭菌消毒等措施,这就对空调通风和空气净化设施和整套系统提出了更高的要求。即使是对于普通净化实验室的要求,例如电子、航天航空、光电子等,对恒温、恒湿、洁净、无菌、防振、防辐射、防电磁干扰等也有别于普通舒适性空调系统。另外,还有一些饲养生物实验所需动物的房间,虽然从严格意义上来说不属于实验室,但对于实验有着重要的意义,要有良好的杀菌灭毒功能,就净化和对空气环境的处理方面对空调通风和洁净等级有着许多特殊的指标。
3.洁净实验室对空调通风系统的选型
用于洁净实验室的空调通风系统有两类,一类是集中式、一类是分散式。前者适用于集群式、多房间、多要求、多功能的洁净实验室,优点是便于管理,远离噪声、降低成本。后者适用于规模较小的洁净实验室或有着单独特性要求的实验室,优点是控制精细、针对性强。
3.1  选型原则一定要满足净化要求
在选型实际中,人们往往会根据资金、能耗来选择空调的类型,忽略了选型的根本是为了满足需要,满足净化标准要求。在选型之前,一定要领会净化实验室的用途和实验内容、实验仪器设备、实验对象对空气参数和环境要求的具体事项,然后有的放矢地提出有针对性的净化标准,应该考虑的内容要包括:实验室的面积、楼层高度、实验室的总高度和净化实验室围护后的高度;希望达到的温度、相对湿度、风速、静压、静压差等;实验室内要求的洁净等级、噪声标准、无菌要求等等,综合考虑这些因素后,提出一个适宜的资金要求,从而确定空调通风系统的具体形式和类型。整体建设洁净实验室的过程如图1-1方框图所示。
3.2  空调通风系统的选择既要量力而行又要酌情而动
洁净实验室之所以洁净,是因为首先使用特殊的工艺阻隔空气与使用空间的自由交流,然后借助于人工的方式把空气处理之后输送到使用空间,当然这里既要输送新风也要输送浊风,所谓浊风就是把使用空间内的空气输送给外界经过处理后使之成为洁净的空气重新输送回使用空间。其原理可以用下面的流程图来简示:空气气流→初效空气处理→空调→中效空气处理→风机送风→净化管道→高效送风口→洁净室→带走尘埃→回风夹道→新风、初效空气处理。
用于洁净实验室的空调通风系统主要由空气处理设备、粗高中效过滤器、空气输送设施和局部净化设备组成,这些设备类型各异、作用不同。

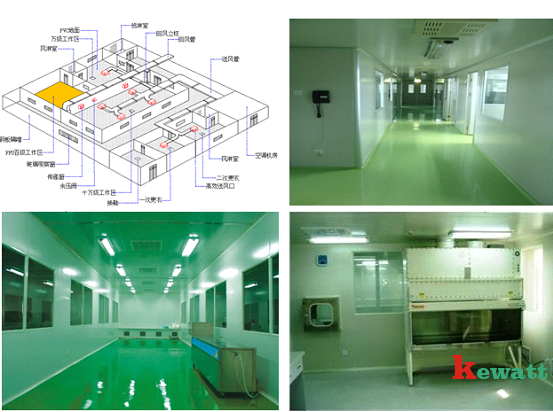

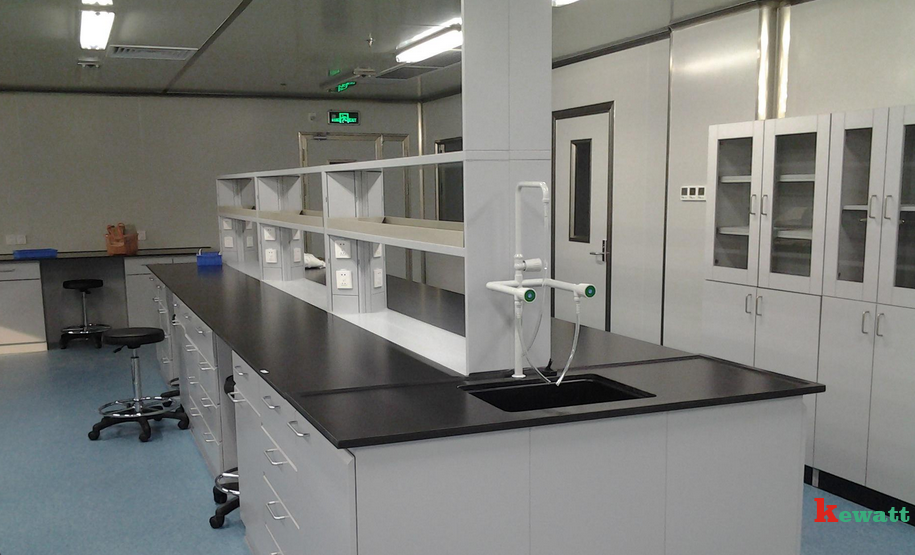

 实验室净化工程案例展示洁净实验室案例

科瓦特对于实验室废气与净化工程的理解
  实验室净化工程,无菌实验室工程,实验室通风系统工程是企业针对一些要求相对较高,实验样品对环境相对敏感。或者是空气质量过差会污染实验样品,如生物制品、微生物研究、脑细胞实验室、干细胞实验室、血细胞实验室、动物实验室、生物安全实验室、病毒研究实验室等场合,就会必须要求对实验室或者实验室某些区域进行空气净化工程系统处理。以使实验室的基础设施达到符合实验要求的标准,实验才得以安全进行。
   实验室净化工程是除了对实验样品的安全起到保护的作用之外,也是为实验成功与实验人员的安全保驾护航的重大措施之一。实验室净化工程是将实验室某一区域开辟出来,专门用于建造有空气洁净等级的、实验环境要求相对较高的实验室或者无菌室。实验室净化工程系统与传统的洁净室系统其实是大同小异的,只不过实验室对洁净室内的压力、微生物控制及温湿度控制相对较工业洁净室要严格。常见的实验室净化工程装修材料有夹心彩钢板、钢化玻璃、防火板等,洁净实验室必须按照《洁净室施工与验收标准》采用可以较好的密封并且不产尘的材料进行隔断、吊顶装修,洁净实验室通风系统一般采用组合式空调机组,其送风系统与各业洁净室工程不同的地方是,不是所有实验室都可以设置回风系统的,这需要根据用户实验室的用途以及实验产品而定。类似于生物安全类实验室就不可以做回风系统,或者说要以全排式洁净室的做法来施工。
  实验室净化工程等级设计也很关键,一般的无菌室实验室洁净度等级都是万级,一般普通实验室则大范围十万级~万级的布局设计。生物安全实验室、阳性对照实验室以及微生物培养实验室则需按照静态百级的洁净室标准进行设计、施工。
