实验室净化工程案例二

作者:admin 出处:科瓦特发表时间:2016-08-26 09:16:39




在进行实验室净化工程规划之前,一定要领会净化实验室的用途和实验内容、实验仪器设备、实验对象对空气参数和环境要求的具体事项,然后有的放矢地提出有针对性的净化标准,应该考虑的内容要包括:实验室的面积、楼层高度、实验室的总高度和净化实验室围护后的高度;希望达到的温度、相对湿度、风速、静压、静压差等;实验室内要求的洁净等级、噪声标准、无菌要求等等,综合考虑这些因素后,提出一个适宜的资金要求,从而确定空调通风系统的具体形式和类型。

生物安全实验室案例
生物安全实验室(biosafety laboratory ),也称生物安全防护实验室,是通过防护屏障和管理措施,能够避免或控制被操作的有害生物因子危害,达到生物安全要求的生物实验室和动物实验室。一般生物洁净室,也就是普通的洁净实验室,主要控制有生命微粒对工作对象的污染。同时内部材料要经受各种灭菌剂侵蚀,内部一般保持正压。而生物安全实验室,主要控制工作对象的有生命微粒对外界和人的污染,内部需保持负压,用于实验设施、生物工程、医疗设等。

对于生物安全实验室一般是有毒、有害的特殊洁净实验室,需要负压控制,洁净度级别地相邻房间或套间维持一定的正压,负压洁净室的洁净度才能得以维持。
    洁净室正压值是指门窗全部关闭状态下,室内静压大于室外静压的数值。它是通过净化系统送风量大于回风量和排风量的方法来达到。不同等级的洁净实验室以及实验室内洁净区与非洁净区之间的静压差,应不小于5Pa,洁净区与室外的静压差,应不小于10 Pa.。此外,洁净实验室对于风量,风速等各项指标的技术要求也都非常严格,因此,空调系统必须能够满足对其参数进行精确的控制。

  生物安全实验室设计标准
根《生物安全实验室建筑技术规范》(GB-50346-2004)、
《实验室生物安全通用要求》(GB19489-2004)、
《微生物和生物医学实验室安全通用准则》(WS233-2002)、
《洁净厂房设计规范》(GB50073-2001)、
《采暖通风和空气调节设计规范》(GBJ19-87)的规定,

生物洁净室配置:设有局部百级的细菌检测室,真菌检测室,致病菌检测室,洗刷消毒室,霉菌培养室,细菌培养室,微生物仪器鉴定室,培养基制备室,菌种保存室。

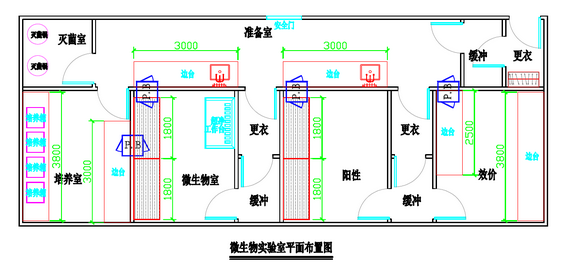

生物安全实验室平面设计图


一、生物安全实验室平面布置:
它采用了人、物分流互不干扰的设计思想。工作人员进入实验室,首先通过更衣室→人行清洁走廊→气闸室→进入实验室。实验样品经过样品清洁走廊,通过双门连锁传递窗送入实验室。
二、实验室结构装修:实验室的吊顶及围护隔断均采用聚苯乙烯夹心彩钢板,厚度为50mm,钢板为宝钢0.5mm,(彩钢板优点是重量轻、机械强度高、防水及保温性能好);墙角处及墙与地面、墙与顶板之间夹角均采用铝合金圆弧阴阳过渡及密封,所有配套铝合金型材均采用电泳型材,以防止以后实验室长期使用消毒时导致铝材氧化。实验室地面采用进口塑胶PVC地板无缝连接,具有耐酸碱腐蚀、抗磨损及防滑等特点。

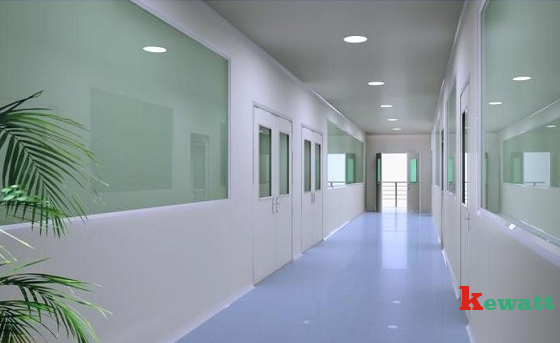

生物安全实验室装修结构图

三、各实验间洁净度、压力梯度:实验室按常规划分主要分污染区及实验操作室。操作室洁净级别为10000级,换气次数不小于40次/小时,房间压差为-40Pa(对大气);消毒灭菌间洁净级别为100000级,换气次数不小于40次/小时,房间压差为-40Pa(对大气);二次缓冲间洁净级别为100000级,换气次数不小于30次/小时,房间压差为-30Pa(对大气);半污染区洁净级别为100000级,换气次数不小于30次/小时,房间压差为-20Pa(对大气);洁净走廊间洁净级别为100000级,换气次数不小于30次/小时,房间压差为+10Pa(对大气);准备间洁净级别为100000级,换气次数不小于30次/小时,房间压差为+10Pa(对大气);缓冲间洁净级别为100000级,换气次数不小于30次/小时,房间压差为+10Pa(对大气);內更淋浴室无洁净要求、设独立排风,换气次数不小于10次/小时;在实验室隔壁设独立监控室及空调机房间。
生物安全实验室采用恒温恒湿空调机组,提供冬夏季冷热负荷;在冬季尖峰时增加启动电加热器,以满足冬季热负荷。

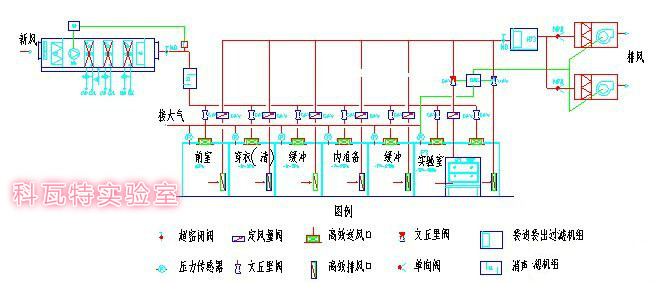

生物安全实验室净化原理图
四、生物安全实验室通风系统:
实验室遵循了由内到外,由低气压到高气压的设计要求。实验室设计气压为 -30Pa,气闸室设计气压为 -20 Pa,人行洁净走廊设计气压为 -10 Pa,更衣室及物流走廊设计气压为0 Pa即常压。废气排放经过高效吸附,紫外线消毒然后高空排放。

气流方向为洁净区流向污染区(从缓冲更衣区→淋浴室→次更衣→洁净走廊→准备间→半污染区→一次缓冲→穿防护服→二次缓冲→ 操作室→生物安全柜)。实验室外空气经过空调处理后通过中效风机过滤箱过滤,通过管道再经过房间高效过滤器过滤后送入房间,再通过装有高效过滤器的排风口通过排风管道由高效过滤排风箱二次高效过滤后,经臭氧物理灭菌后排至室外。

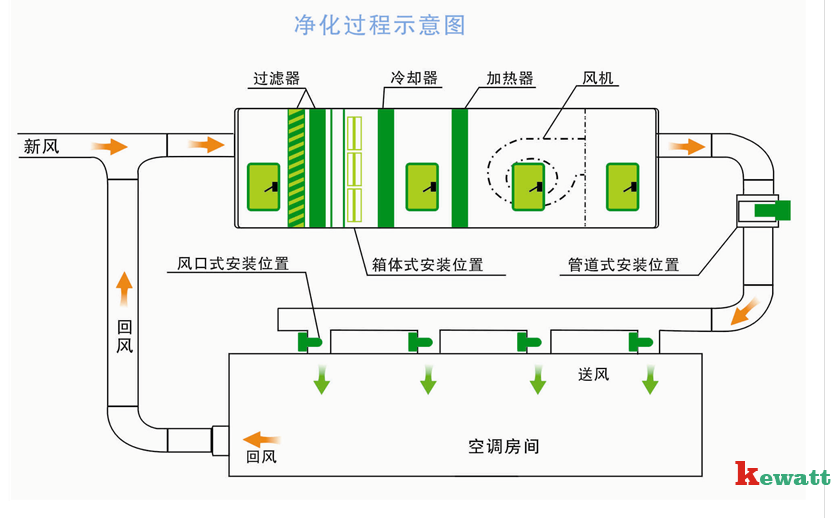

生物安全实验室的气流结构图

五、生物安全实验室负压与正压的合理设计
由于生物安全实验室对压差要求极为严格,"三区两缓"往往要6、7层房间,层层负压,而且要严格保证,无论从设计、施工以及自控上,都是很严格的。所以还是要从实际出发,让生物安全实验室真正做到安全、实用、经济、可行

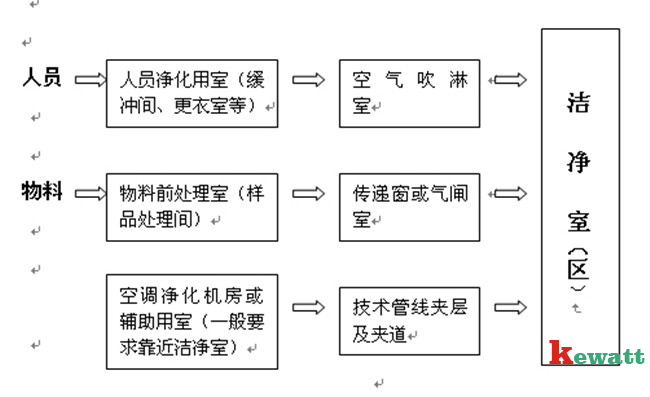

生物安全实验室的气压控制图
