公安系统刑侦DNA实验室设计方案

作者:admin 出处:科瓦特发表时间:2016-08-24 11:51:28


               公安系统刑侦DNA实验室的设计

一、 行业职能
  公安局刑侦实验室是一种特殊的科技行业,案件侦破的核心是寻找、发现和固定犯罪证据,运用
信息技术、生物技术、自动化技术、纳米技术等现代技术手段进行取证其结论为法庭提供论据,关
系到公民的权利保障和司法公正。

二、 适用范围
 刑侦科学、血液检测、生物安全实验室、疾控中心实验室、高校/研究院实验室、医疗卫生实验室、食品药品检验检测实验室、PCR实验室等



公安刑侦DNA实验室

格局规划:本样板间主要展示各功能间建造材料和新型材料的应用以及各功能间仪器设备和实验室
家具,设计格局仅供参考,在方案咨询区内各单位可根据自身需求索取相应的解决方案。

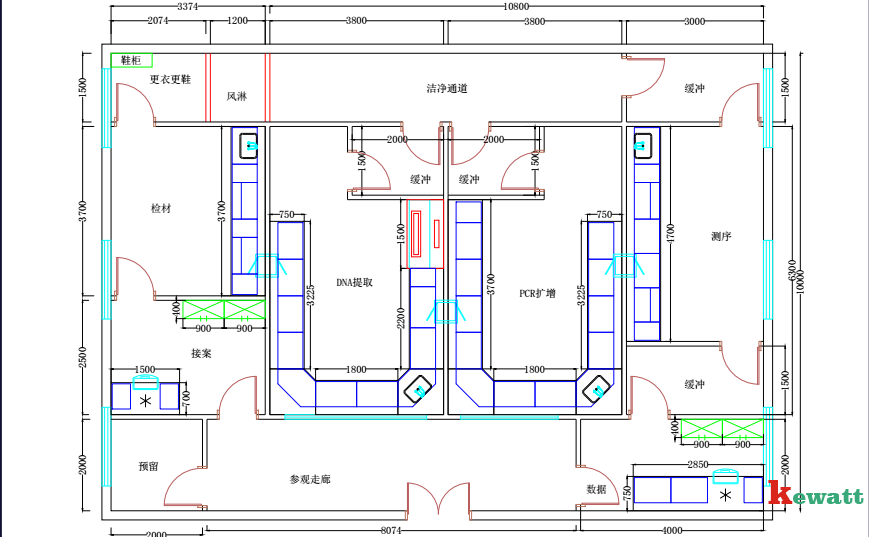

 公安系统DNA实验室平面图
三、 规划设计
 1、设计依据及相关标准:
 建筑装饰装修工程质量验收规范
 建筑玻璃应用技术规程
 建筑地面工程施工质量验收规范
 洁净厂房设计规范
 建筑设计防火规范
 建筑电气工程施工质量验收规范

2、设计理念
    造型简洁大方、设施先进、营造一个安全、洁净、舒适宁静的实验环境。

3、设计构思
   按实验室功能划分的理化检验、物证检验、痕迹检验、文件检验、影像技术、法医学DN
等,日常需进行的试验项目较多,而各类型试验项目要求的实验环境相对舒适宁静,互不影响;
同时在保证正常试验操作时,实验室还可以作为参观展示的样板工程。

   除法医学DNA实验室外,各实验室之间可采用混凝土轻质装墙隔断;走廊侧可采用下半部分混
凝土轻质砖墙,上半部分饰面板框架双层固定钢化玻璃隔断,门采用加厚隔音实木门,这样保证宁
静的实验环境又保持实验室的可参观性。实验室的所有混凝土砖墙面都铺贴浅色抛光砖,凝造一个
干净舒适的实验环境。天棚采用轻钢龙骨无孔铝合金扣板吊顶,保证实验室天棚内设备可保养维
修;地面采用抛光砖铺贴,色彩从天棚到地面依次为:白(天棚)—浅(墙面)—中(实验家具)—深(地
面)。

    法医学DNA实验室的隔断和吊顶都采用玻镁板,地面彩采用自流平抗静电PVC地板,在隔断与隔
断、地面、吊顶之间使用R50电泳喷涂铝合金过渡,色调搭配和普通实验区类似,这样保证DNA实
验室一个密闭、易洁净的环境,结合组合式洁净空调设计达到法医学DNA实验室要求的洁净、气流
压差的实验室。

4、防火要求
 1).根据建筑设防火规范要求,本装饰工程设计中主要材料采用不燃性和难燃性材料。
 2).所有隐蔽消防木结构都采用防火木材,使其达到B1级。

5、防潮、防锈、隔声、防水处理:
 1).为防止潮气侵入引起木结构变形、腐蚀,建筑内墙、地面层须做防潮层,内墙面抹1:3水泥
砂浆。
 2). 钢结构表面及吊顶吊筋等需刷红丹防锈漆作防锈处理。
3). 防火木材作隔墙,部分墙体内可用玻璃纤维填充,起隔音、保温作用。


四、 功能分区

枪弹实验室:包含:受理室、资料室、样本枪支存放室、危险枪支射击室、拆解室、制标室、抓弹
室、记录室、修复室、耗材室、数据分析室等。
     枪弹实验室主要用于危险枪支的检测、测速及弹痕的收集与分析,实验区设立门禁及视频监控系
统,样本枪支存放室安装监控系统,防盗报警系统,危险枪支射击室、抓弹室预留合理空间放置测
试设备及射击通道的足够距离。射击方向的墙面做防跳弹处理。

 案件受理、物证、档案及行政办公:有接案大厅、值班室、伤情室、物证室、档案室、备勤室、质控室、内审室、案件研判室、专家室、技术管理室、会议室、阅览室、多媒体教学(会议)室等功能间组成。有接案大厅、值班室根据人员配备及人流量等方面综合考虑、物证室设置物证柜、冰
箱、保险柜等储物设备。伤检区检查室根据实验功能安排检查床、洗手台、拖把池、物品柜,器材
室配置货架保存器材。

文检:主要是对现场搜集的纸质物证通过技术手段进行检测分析。有受理预检室、文检资料室、数
据处理室、受理预检室、印刷、污损文件检验室、电子显微镜室、文检仪检验室、静电压痕检验
室、笔记/印章检验室等功能间组成。设计时考虑流程的合理性。

   视频、照相、电子物证:主要是对与案件相关的视频影像、电子物证进行筛查;采集、制作视频像
证;通过证人提供的人物特征模拟出犯罪嫌疑的的肖像。

 有视频采集室、视频制作室、视频室、模拟画像、画像识别室、、图像处理室、声纹采集室、声纹
制作室、语音分析室、数据处理室、电子物证、精密仪器、检测室、影像检验室、显微照像室、制
卷室、红外、紫外、数字暗房、影像资料保管室等功能间组成。

痕迹分析区:有枪弹陈列室、枪弹比对室、数据处理室、现勘器材室、现勘系统工作室、资料室、标
本室、案件受理室、物证暂存室、指纹检验室、指纹档案室、光学显现室、爆炸案件实验室、化
学显现室、物理显现室、工具检验室、工具制作室、足迹实验室、模拟现场勘查室等功能间组成。
模拟现场室应根据真实的居住环境设计一套完整的简易套间、隔墙1.8米左右、设出入通道(门
洞)。

人类学研究区:有诊断室、图书资料室、损伤工具研究室、解剖实验室、人类学标本测量研究室、
颅像重合室、人类学标本陈列展览室等功能间组成。

病理实验室:通过取材、脱水、浸蜡、包埋、切片、染色、封片后对样品进行镜检。有更衣室、值
班室、化学试剂室、病理耗材室、硅藻检验室、硅藻读片室、药剂配置室、病理生理研究室、病理
病理取材室、标本处理区、组织包埋区、特染和免疫组化区、常规HE染色区、切片区、蜡块存放
室、切片存放室等功能间组成。病理实验功能间按照实验流程布置,取材—样品处理—包埋—染色
—切片—诊断室,其中处理—包埋—染色—切片为污染区,安装紧急洗眼器、紧急淋浴器等个人安
全防护设备,设置取材台,通风柜、中央台、边台等,诊断室为相对清洁区,靠入口及办公区。硅
藻检验室同样为污染区,根据需求配置通风柜、工作台。辅助功能间,更衣、试剂耗材室、玻片蜡
块存放室根据功能需要配备储物柜、更衣柜、玻片柜、蜡块柜。

理化分析区:理化分析区包含:受理室、数据处理室、耗材室、试剂室、天平室、标准品库、质控
分析室、物证保管室(非生物)、化学实验室(物证毒品处理)、爆炸物检验室、生物前处理室、

物证保管室(生物)、电镜室、 HPLC室、GC/MS室、红外、紫外、荧光、X射线衍射、ICP/MS、
IC/MS、GC、UPS稳压电源室、气瓶室、废弃物等功能间组成。理化前处理室为重点污染区,据需
求设置通风柜、中央台、边台等,安装紧急洗眼器、紧急淋浴器等个人安全防护设备;谱类仪器
室、仪器室配备小型抽风设备万向罩、吸收罩,仪器室采用专用仪器台,承重性强,抗震,预预留
气路、电线等安装通道,台后预留检修通道,气瓶室根据用气安全,分隔为可燃气体间,难燃气体
间,安装防爆电器,可燃气体房间靠窗设置,发生危险时可以通过窗泄爆,天平室采用专用天平
台,满足抗震要求,试剂室配置带抽风试剂柜,有效保护室内环境,物证样本库、试剂标准品室、
耗材室、更衣室、资料室根据需求配制相应储物设备、冰箱等。

DNA测序鉴定区:在刑侦技术领域DNA测序鉴定技术较多地运用于一些重大疑难案件尤其是凶杀
案、强奸案的侦破中,主要是提取物证上、拟似物证(毛发、指甲等)或受害人身上的血迹、精斑
的DNA与犯罪嫌疑人的DNA或数据库的DNA进行比对,以认定或排除嫌疑人。

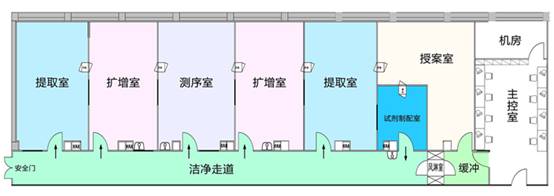

公安刑侦DNA实验室平面图

DNA鉴定区主要由公共区域、案件、和数据库、三个区间组成。

  公共区域:为共用辅助区,有更衣室、风淋室、初检室、洗消室、物证暂存室、模板存放室、药品
室、资料室机房等功能间组成,为案件及数据库提供前期、后期配套服务。

案件区细分为:接案室、数据录入室、人员样品提取室、疑难检材提取室、接触性检材提取室、常
规物证提取室、微量元素提取室、自动化提取室、单细包抓取室、试剂配置室、加样室、PCR扩增
室、电泳室、数据分析室等;主要是为刑事案件的侦破提供有力依据。

数据库区细分为:有数据库接检室、数据库数据录入室、数据库提取、试剂配置室、加样室、数
据库扩增室、电泳室、数据库分析室等功能间组成。主要是对从各种渠道收集到的DNA片段通过技
术手段提取分析后录入数据库为以后的比对打下坚实的基础。

      整个实验区采用洁净空调系统、洁净装修,实现气流有序控制。其中初检室、试剂配制室、清
消室、手工提取室、微量检材提取区、建库提取室、扩增加样室为洁净区,扩增室、测序分析室为
污染区。实验人员进入实验区要先更衣。各功能间按照实验流程分布:初检—提取—加样—扩增—
分析。实验室根据需求配置生物安全柜、工作台、冰箱、储物柜、试剂柜等,水龙头采用感应龙
头,安排紧急洗眼器等安全设备。设计“以人为本”,遵照省级实验室及各类实验室规范及要求设计
标准,按照”安全第一、以人为本、设计规范,流程合理“的设计原则进行规划。

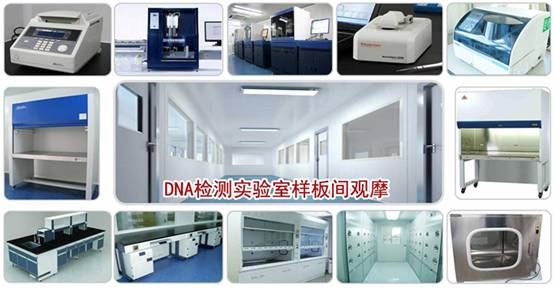

 DNA实验室样本房图
