空调焓差实验室设计方案

作者:admin 出处:科瓦特发表时间:2018-05-22 16:08:27


  焓差实验室是用于测定空调机制冷、制热能力的试验室。它对空调机的送风参数、回风参数以及循环风量进行测量,用测出的风量与送风、回风焓差的乘积确定空调机的能力[焓差实验室常用于提供所需要的工况条件,如一定温度、一定相对湿度等环境条件,常用于测量空调产品的水流量、风量、耗电量、制冷制热能力等。是现代空调检测装置和设计的重要检测场所。

  科瓦特焓差试验室采用多项设计技术,实现运行的节能,降低运行成本。科瓦特根据用户的需求进行模块化配置,定制化成为一个多功能的综合试验室,减少项目投入成本,为客户创造价值。

                     空调焓差实验室测试中

  该系统及实验方法依据

  GB/T7725-96《房间空气调节器》,

  GB/T17758-1999《单元式空气调节器》

  施工规则依据:国家有关暖通空调,给排水工程施工规范.

  一.功能

  本试验室主体为3HP家用空调焓差试验室,可进行窗式、柜式、分体式空调器制冷量、制热量以及其它各种性能的测试,主要由室内外侧环境室及风量测量装置组成;本实验室具有变频空调器的seer测试功能。室外侧可提供-20℃的环境工况要求。

  本试验自动工况控制;测试软件具备良好的人机对话功能,能够实时显示所有参数变化曲线,自动坐标变化,同时实时放大和打印各种曲线的组合、实验报告;所有曲线和报告自动存盘,能够通过查询系统查询所有实验的曲线和各种数据;软件应具有数据库基本功能,能对实验数据进行排序、筛选、对比、绘制数据曲线;实验结束可自动停机,可打印实验报告

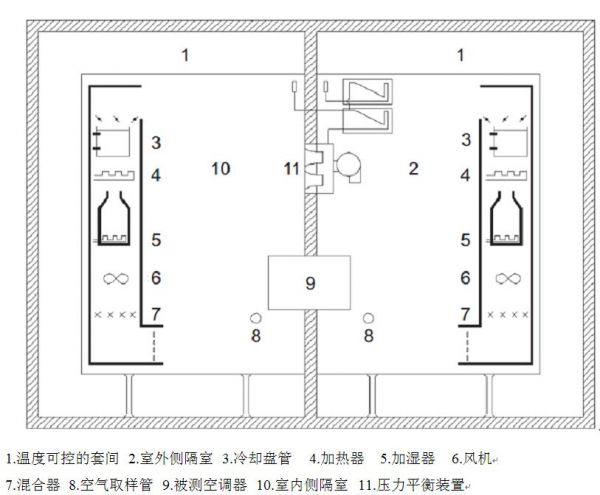

                 空调焓差实验室原理图

  二.可测试产品规格

  1.类型:窗式、分体式、柜式空调

  2.试验范围:

  适用于0.5~3HP以下空调

  a、空调制冷能力:300W~7000W

  b、空调制热能力:500W~8000W

  c、风量范围:200~1800m3/h

  三.可测试项目

  1.空调测试条件(表一)



室内侧

室外侧

干球温度/℃

湿球温度/℃

干球温度/℃

湿球温度/℃

制冷运行

额定制冷

T1

27

19

35

24

T2

21

15

27

19

T3

29

19

46

24

最大运行

T1

32

23

43

26

T2

27

19

35

24

T3

32

23

52

31

冻结

T1

21

15

21

T2

21

T3

21

最小运行

21

15

制造厂推荐最低温度

凝露、冷凝水排除

27

24

27

注3   24



冷排水

27

25.7

27

25.7

制热运行

额定制热

T1

20

15(最高)

7

6

T2

2

1

T3

-7

-8

最大运行

27

24

18

最小运行

20

-5

-6

自动除霜

20

12

2

1

2.主要设备及工程:

(1)实验室房间结构

(2)压缩冷凝机组

(3)空气再处理设备

(4)加湿加热器

(5)风量测试装置

(6)控制柜

(7)测量仪表

(8)制冷系统管道工程

(9)配水系统

(10)电气接线

(11)冷却及给水排水系统

(12)计算机系统

3.其他设备及工程

(1)冷凝积水排除

(2)实验室照明

(3)标准机(甲方自备,用于标定本实验室)

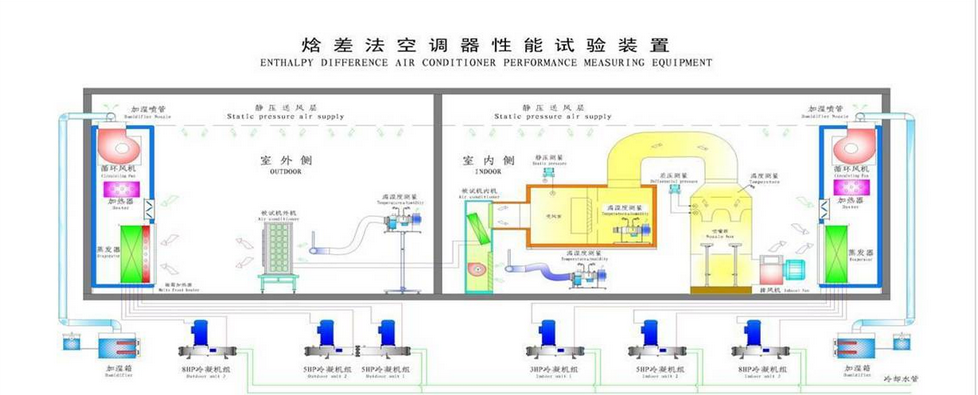

                    焓差实验室整体结构图

  本试验室可以用于一拖三家用空调焓差试验室,可进行其他扩展


  测试项目

  1.额定制冷能力试验

  2.额定制热能力试验

  3.最大运行制冷试验

  4.最小运行制冷试验

  5.最大运行制热试验

  6.最小运行制热试验

  7.冻结试验

  8.凝露试验

  9.冷凝水排除试验

  10.自动除霜试验

  技术规格(以下规格仅供参考,也可按照用户要求定制)

  1.室内侧干球温度范围:10~50℃

  2.室内侧相对湿度范围:30~85%RH

  3.室外侧干球温度范围:-15~55℃

  4.室外侧相对湿度范围:30~90%RH

  5.制冷量测试范围:2.0~15kW

  6.制热量测试范围:2.0~16kW

  7.供试空调室内机风量测量范围:4~40m3/min

  8.干球温度控制精度:±0.2℃

  9.湿球温度控制精度:±0.2℃

  10.重复性精度:±1%

  11.准确性精度:±2%

  12.控制方式:手动控制或自动控制

  13.试验室规格:3HP空调焓差试验室,可进行窗式、柜式、分体式空调器制冷量、制热量以及其它各种性能

  的测试。

             空调焓差实验室设计图
